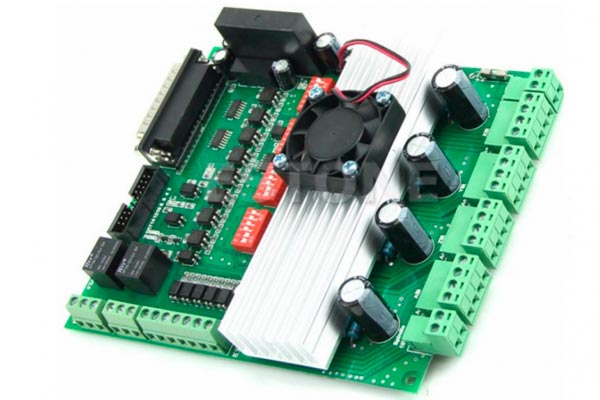

ДРАЙВЕР ШАГОВОГО ДВИГАТЕЛЯ TB6600 4Х ОСЕВОЙ

Модель: TB6600 4-Aixs шагового двигателя.

Номинальная максимальная выходная мощность: 4.5a, 40 В, пик 5а, низкое выходное сопротивление, источник 0.5,

Приемном конце 0.4, низкого напряжения отключения, тепловой парковка и кровообращение.

Защита от короткого замыкания. Возможность установить выходной ток 0.5A 1А, 1.8A 2.5A

3.3A 4а 4.5a, чтобы вместить более и различных ток двигателя.

Привод предназначен программное обеспечение mach2, mach3, (mach3 есть поддержка Win7 система), KCAM4.

1. Индуктивный DC-DC Шаг.

Модуль, Компьютерный терминал и затем с помощью питания изоляции Модуль Дизайн, Просто запустить набор вход питания, Входное напряжение 24 В-40 В позволяет Высокое входное напряжение, Полностью вне TB6560, TB6560 входного напряжения. Обычно 24 В.

2. Увеличение внешнего входного сигнала оптопара используется в все оптические муфты изоляции вход.

3. Увеличить моделирования 0-10 В выход, в сочетании с Mach3 программное обеспечение для управления привода шпинделя скорость.

4. Добавить выберите группу реле выходы (Может выводить два реле, Два различных устройств, Нагрузки изолирующего, P9 контактов реле 1, Реле 2 контактный P16, P17 привел реле 3 постановки стопы).

5. Увеличить 20-контактный универсальный разъем, Док-станция может быть Различные вход сигнала управления (Прямой входного сигнала с ручкой или Weihong карты), Вы можете использовать микроконтроллер, Рука, Управление DSP.

6. Добавить буфера чип сигнал, усиливает внешнего сигнала, увеличивая Точность измерения пульса.

7. Снизу негабаритных алюминиевый радиатор теплоотвода, чтобы обеспечить полный 24 часов, Температура очень низкая (Который может добавить вентилятор или другие охлаждения устройства).

Для использования контроллера шаговых двигателей нужно скачать и установить на компьютер программу для его управления и настройки, например, MACH3, KCAM4, EMC2 и другие.
