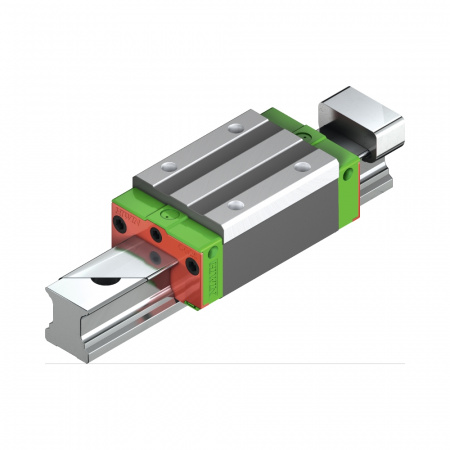

Блок CGH15CAZAH

Линейные направляющие серии CG характеризуются высокой жесткостью, повышенной по сравнению с другими сериями нагрузочной способностью, а также высоким сопротивлением к скручиванию. Опционально доступны новейшие противоударные пылезащитные аксессуары.

Нагрузочная способность серии CG увеличена на 50%. По сравнению с DF – Х-образной схемой контакта, DB – О-образная схема контакта (спина к спине) имеет большее плечо (А1>А), при использовании улучшенной геометрии направляющей это позволяет значительно увеличить нагрузку всей системы линейного перемещения этой серии.

Новое гибкое торцевое уплотнение (защитная лента) с помощью монтажного инструмента подстраивается под контур рельса, что обеспечивает высокую постоянную защиту от пыли и загрязнений и значительно уменьшает износ кромки линейной направляющей.

Улучшенная конструкция системы смазки с увеличенным интервалом повторного смазывания позволяет оптимизировать систему линейного перемещения для коротких ходов. Созданная по новейшим технологиям конструкция позволила системе линейных направляющих серии CG стать высокоточной и взаимозаменяемой.

Подобные опорные блоки (каретки) линейных направляющих применяются в линейном перемещении шлифовальных, деревообрабатывающих станков с ЧПУ, погрузочно-разгрузочном оборудовании, автоматических и полуавтоматических линиях.
