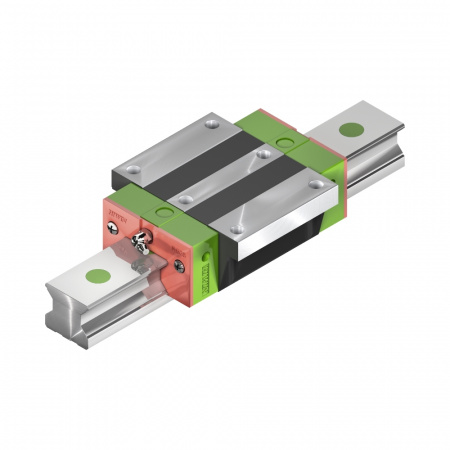

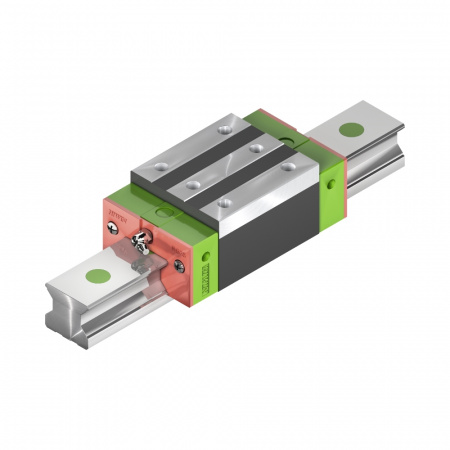

Блок RGW55CCZAH

Опции

Вид товаров — Блок
Серия — RG
Схема контакта — DB, O-образная
Типоразмер — 55
Тип блока — Фланцевый
Тип нагрузки — Высокая

21 025 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Линейные направляющие HIWIN полный каталог EN.pdf Линейные направляющие HIWIN вырезка из каталога серии RG (EN).pdf

Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Угол контакта составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс. В профильных рельсовых направляющих серии RG от HIWIN шариковые тела качения заменены на ролики.

Особенности серии RG

Оптимальный дизайн
Для обеспечения оптимальной структуры каретки и рельса был выполнен анализ FEM. Уникальный дизайн дорожек качения серии RG обеспечивает плавное линейное перемещение.
Высокая жесткость системы

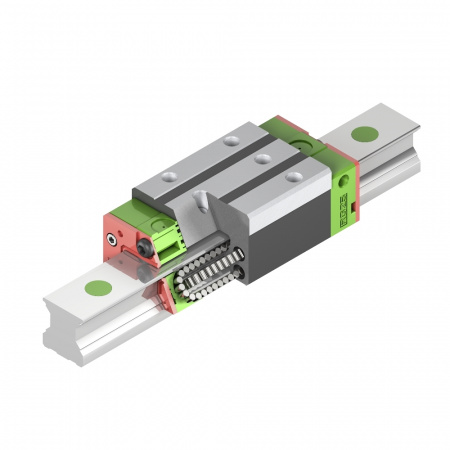

В серии RG в качестве тел качения использованы ролики. Ролики имеют большую площадь контакта по сравнению с шариками и характеризуются большей грузоподъемностью и жесткостью.
Высокая грузоподъемность
Благодаря четырехрядному дизайну, серия RG имеет равномерную нагружаемость во всех направлениях. Роликовые направляющие серии RG имеют более высокую грузоподъемность при меньшем типоразмере, по сравнению с обычной шариковой рельсовой направляющей.
Увеличенный срок службы
Базовая динамическая грузоподъемность (на 100 км пробега) соответствует стандартам ISO (ISO14728-1).

Вид товаров	Блок
Серия	RG
Схема контакта	DB, O-образная
Типоразмер	55
Тип блока	Фланцевый
Тип нагрузки	Высокая
Преднатяг	ZA
Класс точности	H
Комплектация	Цельные
Динамическая нагрузка (C)	130.5 kN
Статическая нагрузка (C0)	252 kN
Тела качения	Ролики
