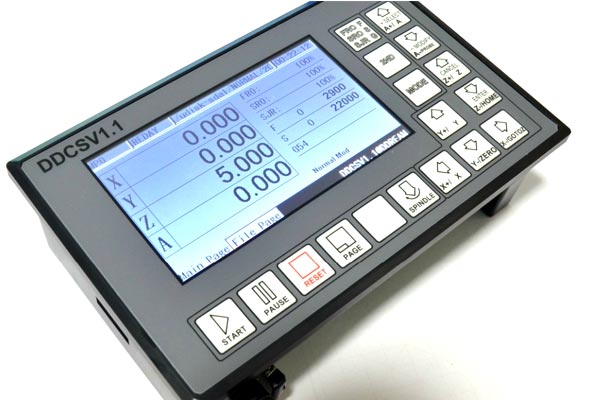

КОНТРОЛЛЕР DDCSV1

Контроллеры ЧПУ DDCSV1 - это контроллеры для станка ЧПУ (автономные) , построенные на базе ARM процессоров. Контроллеры предназначены для построения различных ЧПУ станков: фрезерных, токарных,плазм и гравировальных станков. Контроллеры не требуют подключения к ПК во время работы. К контроллеру подключается USB флеш-накопитель или используется внутренняя флеш-память. Применяются стандартные G-коды и HPGL-3D коды. Совместимы с ArtCam, Pro-E, MasterCAM, и пр.

К данным понтролерам подключается стандартные драйвера Step/Dir.

DDCSV1 панель соджержит 17 кнопок. в основном совместим с FANUC пультах.

ХАРАКТЕРИСТИКИ:

- 16 оптоизолированных входов;
- 3 оптолизоированных выходов;
- 1 канал, 0-10V контроля скоростью вращения шпинделя (для подключения инвертора);
- 4х осевое управление шаговыми двигателями (maximum 500KHz)
- процессор ARM9;
- FPGA core algorithm chip;
- экран 4.3 дюймов TFT screen, разрешение 480*272;
- 17 кнопок;
- напряжение питания 18V-32V (ток потребления 1A)
- поддержка U disk (USB Flash) для загрузки G кодов, размер файла не ограничен;

ОСОБЕННОСТИ:

- не требует подключения компьютера. можно читать файлы с Флэш диска;
- управление 4х осевым станком (в зависимости от версии);
- 15 входов (кнопки стоп, конечники и др. датчики)
-  4 програмируемых выхода (вкл выкл СОЖ, вытяжки и управление другой переферией);
- управление скоростью вращения шпинделем (требуется подключение к инвертору VSO mode (0-10V));
- полная оптоизоляция;
- высокая частоа импульсов Step 500кГц;
- поддержка стандартного G-кода совместимого с FANUC;
- простота установки в любой корпус

размер наружной панели 163мм*102мм*5мм;
размеры (габариты корпуса) 156мм*93мм*45мм;
размер отверстия под установку 156мм*93мм
