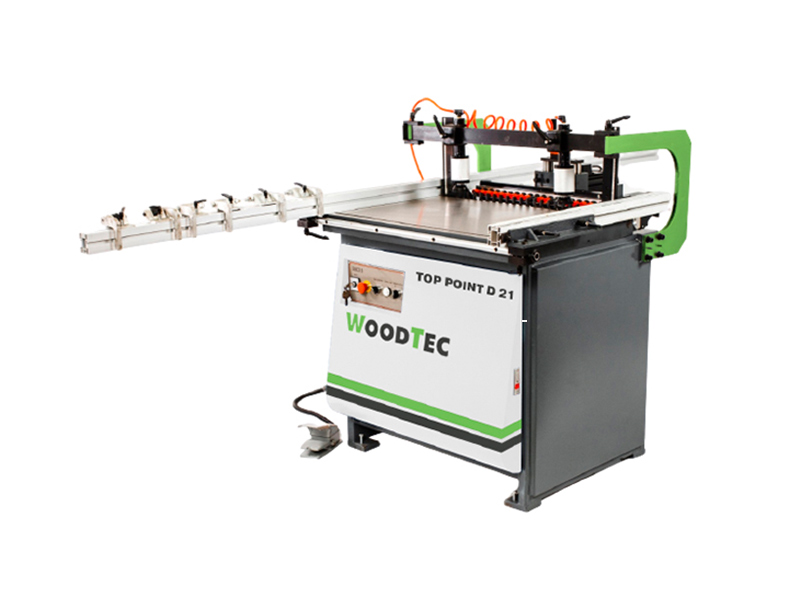

Станок сверлильно-присадочный WoodTec TOP POINT D 21

Опции

Производитель WOODTEC

Количество шпинделей: 21 шт
Установленная мощность: 1,5 кВт
Вес: 350 кг

308 592 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

WoodTec TOP POINT D 21.pdf

НАЗНАЧЕНИЕ:

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

СХЕМА ОБРАБОТКИ:

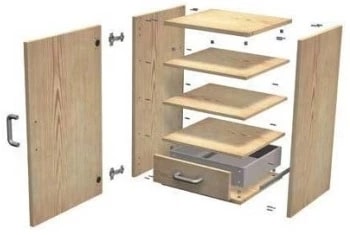

Схема обработки изделия	Схема сборки готового изделия

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

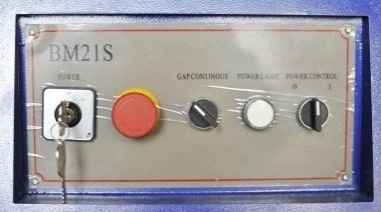

	ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

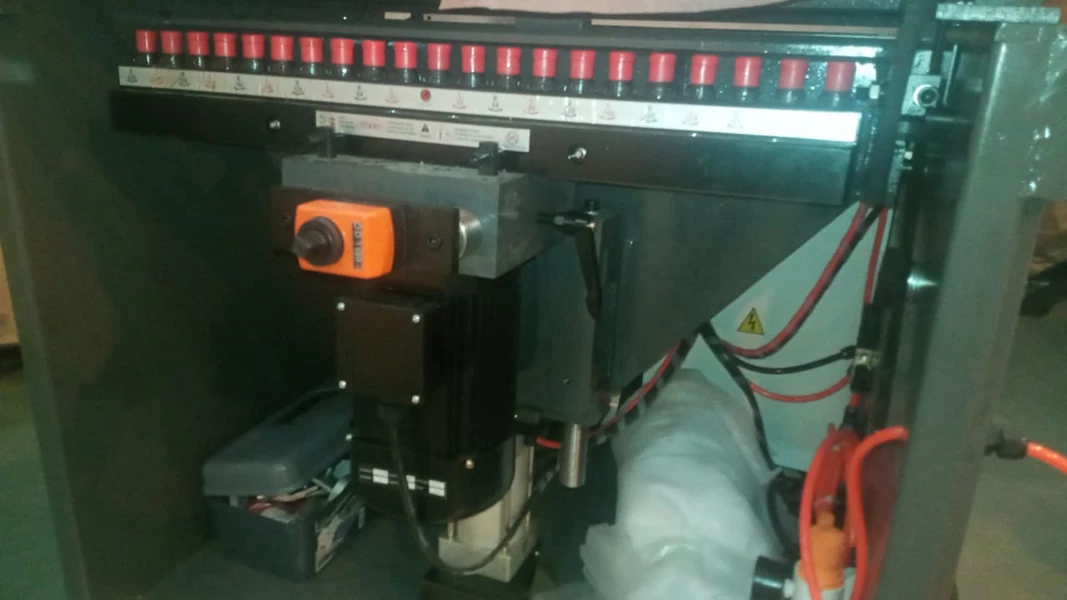

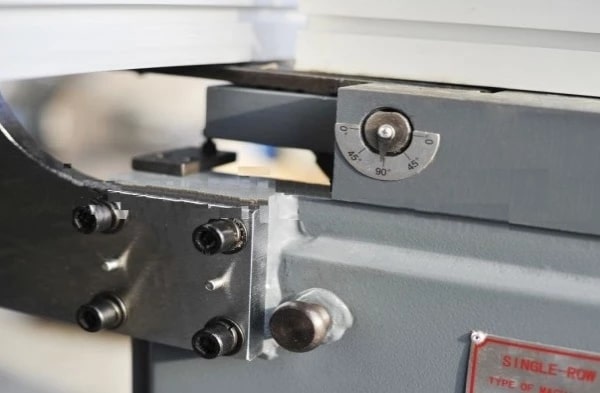

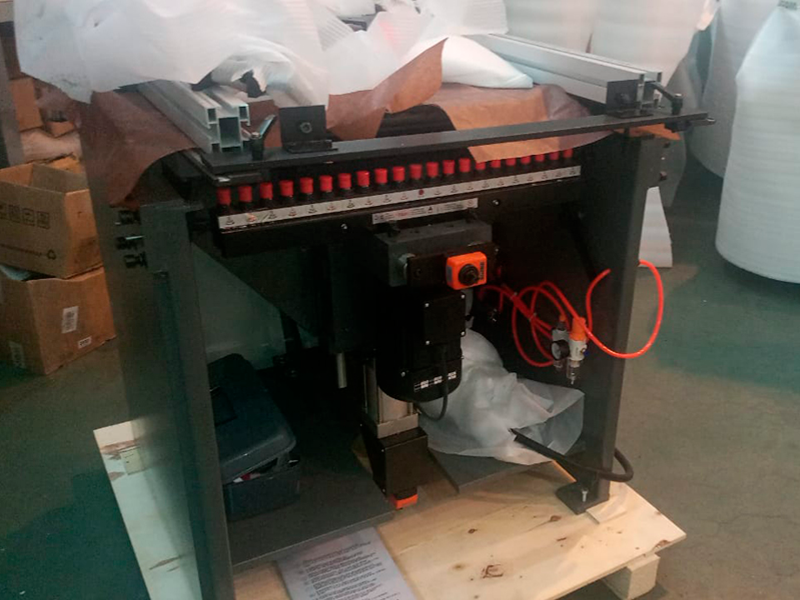

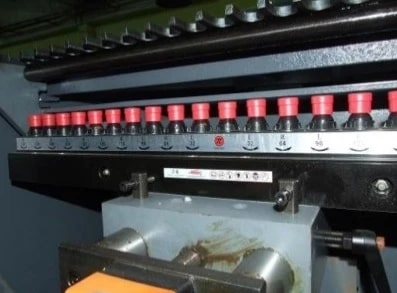

	СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.
	БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера

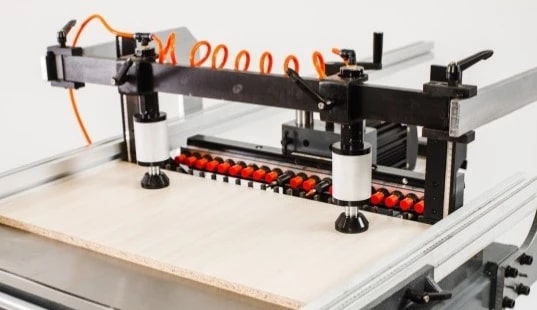

	ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами

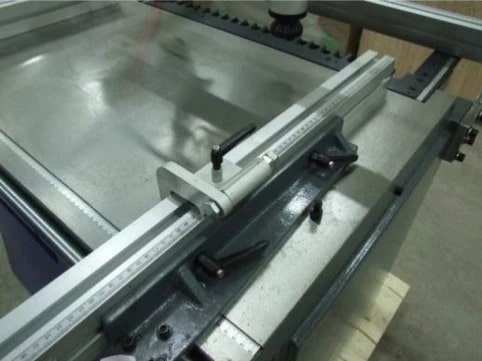

	БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.

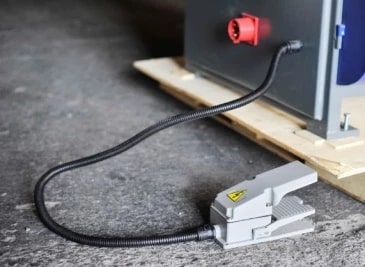

	УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.
	СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.
	БЛОК ПОДГОТОВКИ ВОЗДУХА Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Размеры рабочего стола , мм	890 х 625
Количество шпинделей, шт.	21
Расстояние между шпинделями, мм	32
Расстояние между крайними шпинделями, мм	640
Обороты шпинделей, об/мин	2800
Угол наклона траверсы, °	0 - 90
Требуемое давление воздуха, Бар	6
Мощность, кВт	1,5
Рабочая площадь для станка, мм	3500 х 3500
Габаритные размеры (без линейки)
Длина, мм	1050
Ширина, мм	1250
Высота, мм	1400
Вес (без упаковки), кг	300
Габаритные размеры (в упаковке)
Длина, мм	1060
Ширина, мм	1050
Высота, мм	1100
Вес (в упаковке), кг	350

Задайте вопрос техническому специалисту

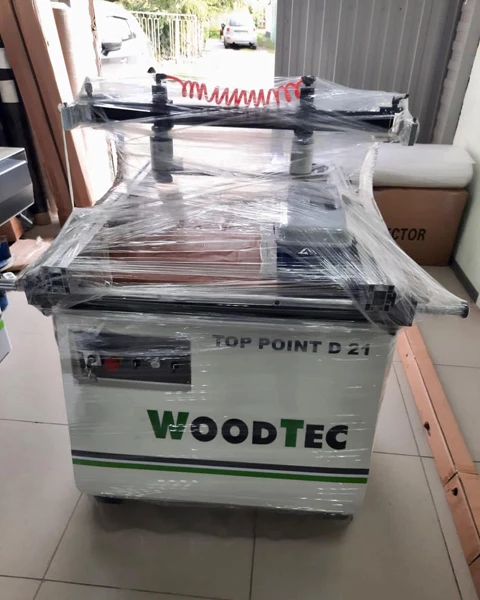

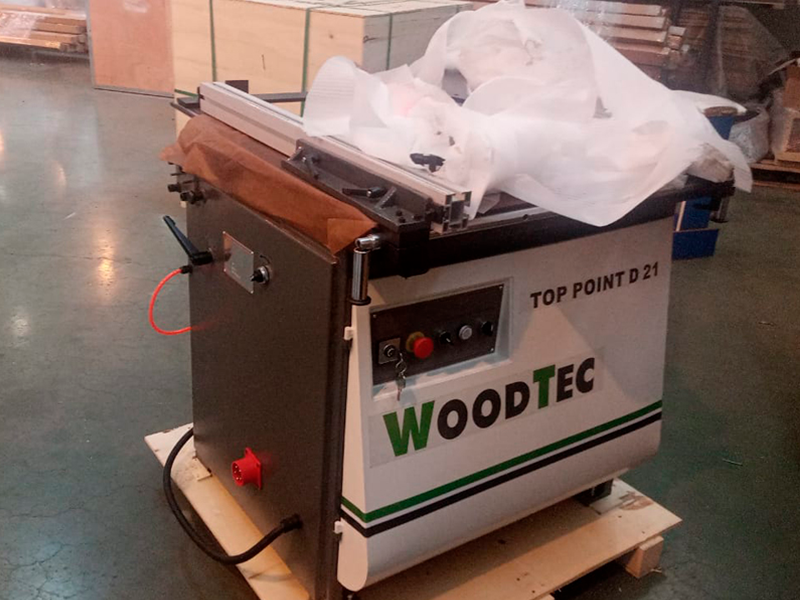

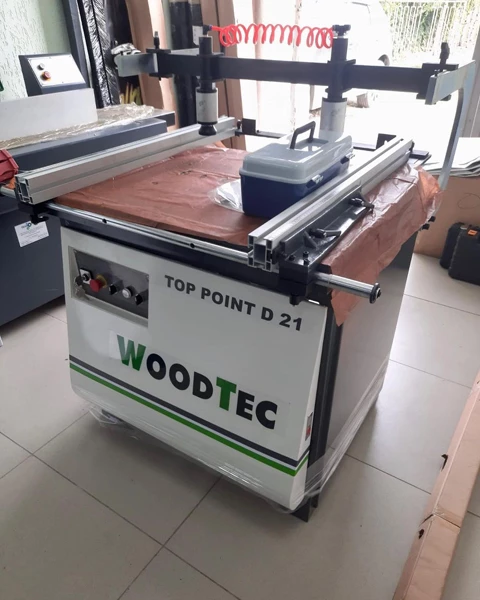

Фото

Видео

Станок сверлильно-присадочный WoodTec TOP POINT D 21. Видео-обзор основных узлов и агрегатов станка.
