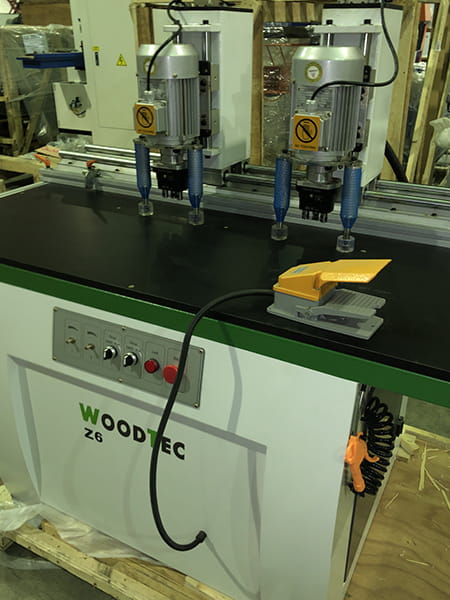

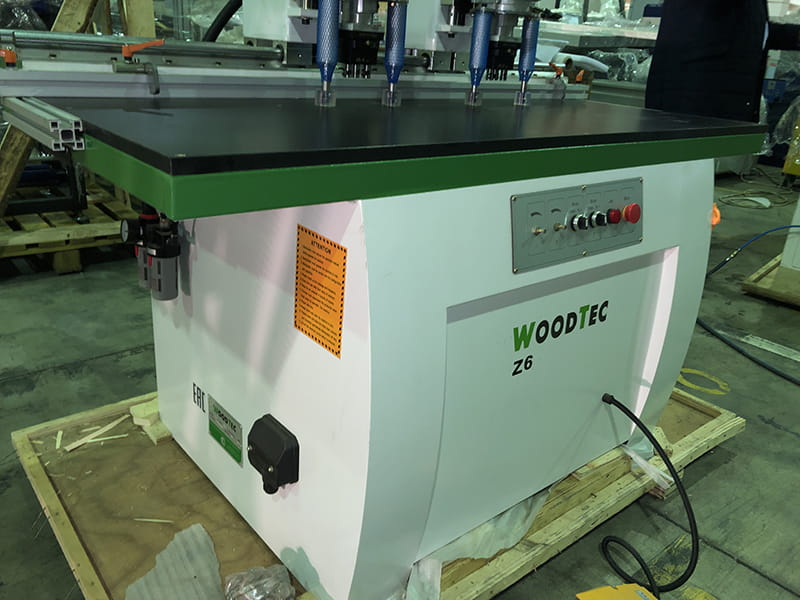

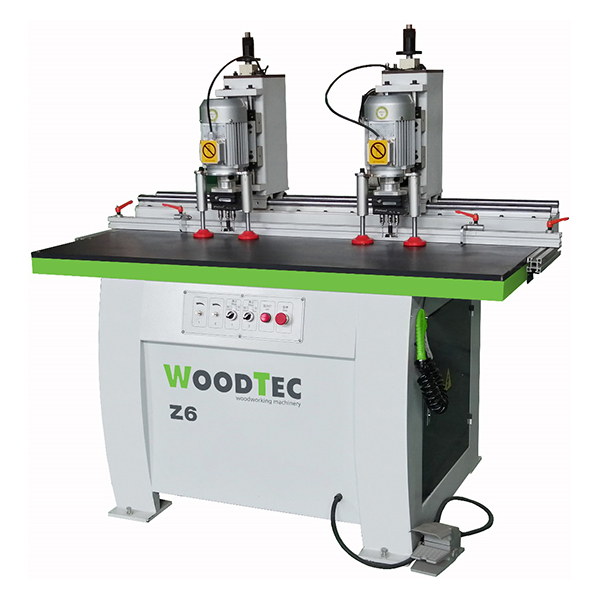

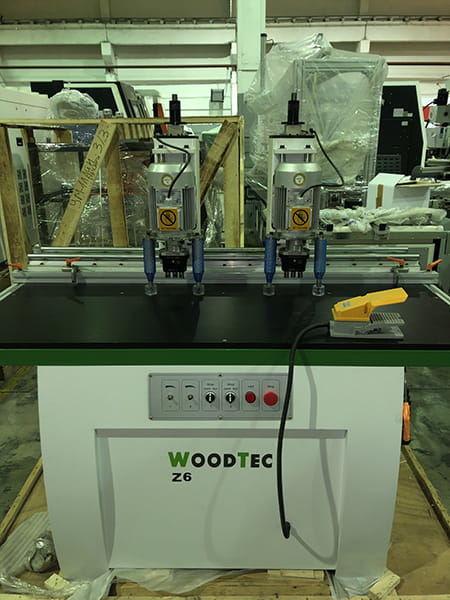

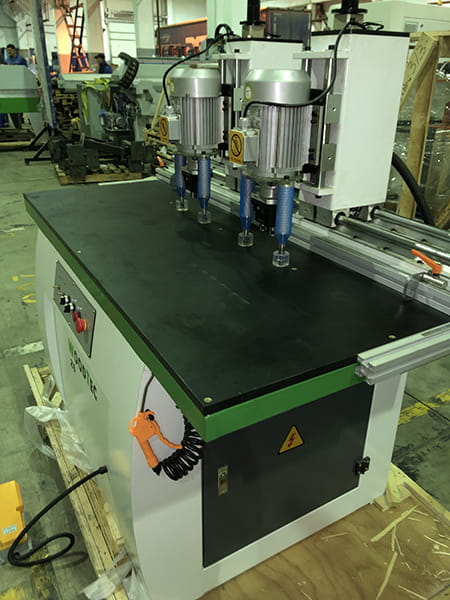

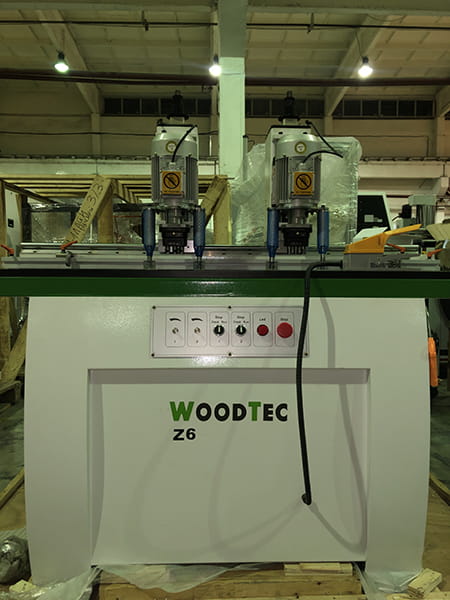

Станок сверлильно-присадочный под петли WoodTec Z6
НАЗНАЧЕНИЕ:
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
СХЕМА ОБРАБОТКИ:

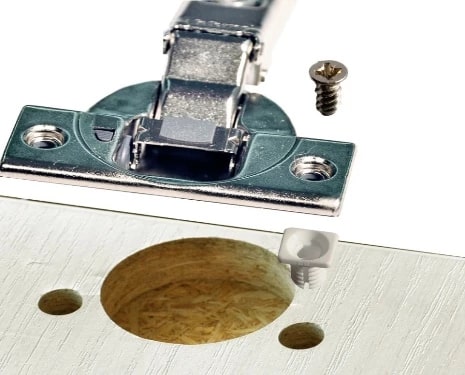

| Схема обработки изделия | Схема сборки готового изделия |
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокая жесткость станины;
- Мощные надежные привода;
- Промышленный пульт управления с ЖК-дисплеем;
- Безупречное качество и точность обработки;
- Фиксация сверлильных групп осуществляется с помощью пневматики;
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
- Возможность поворота сверлильной группы на 90 градусов;
- Станок прост в обслуживании и переналадке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

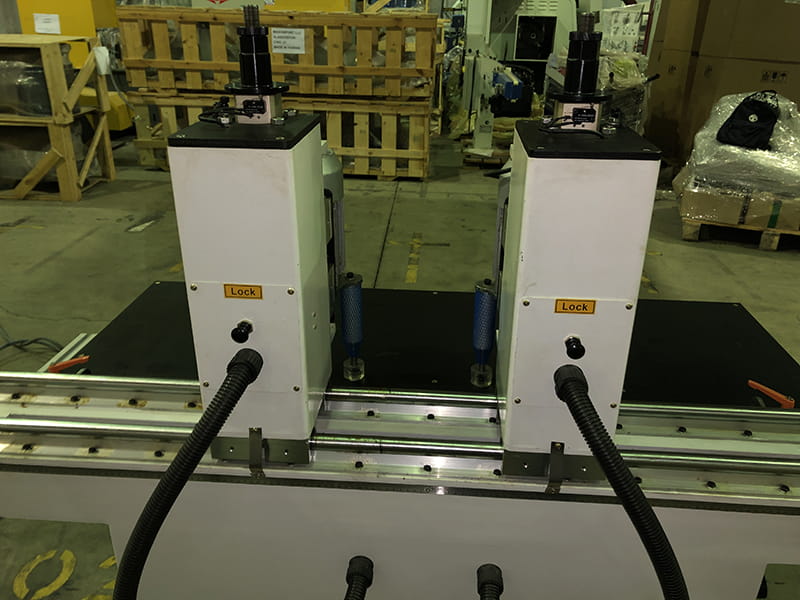

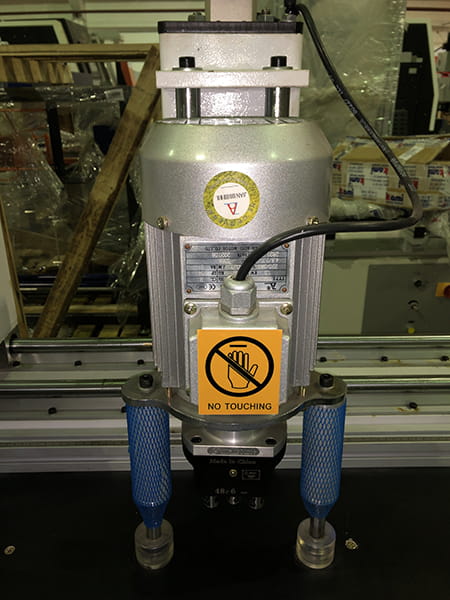

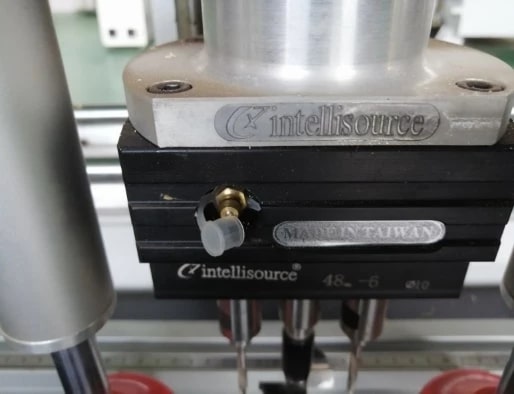

СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. |
|
ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины. |
|

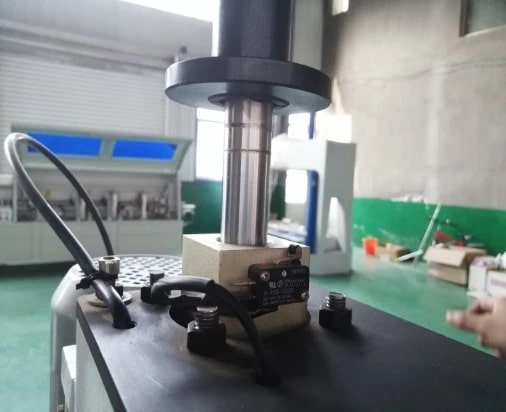

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. |
|

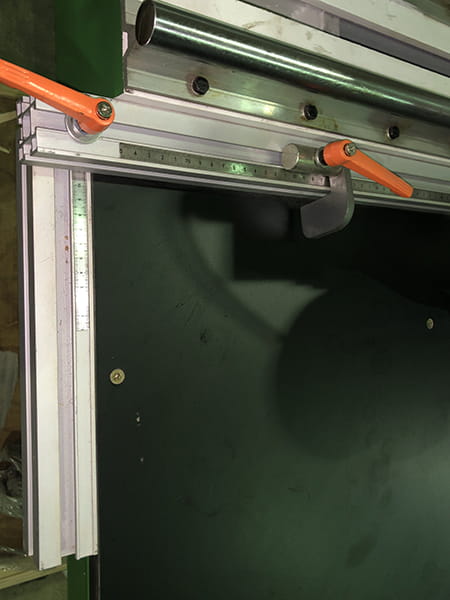

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. |
|
ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. |
|

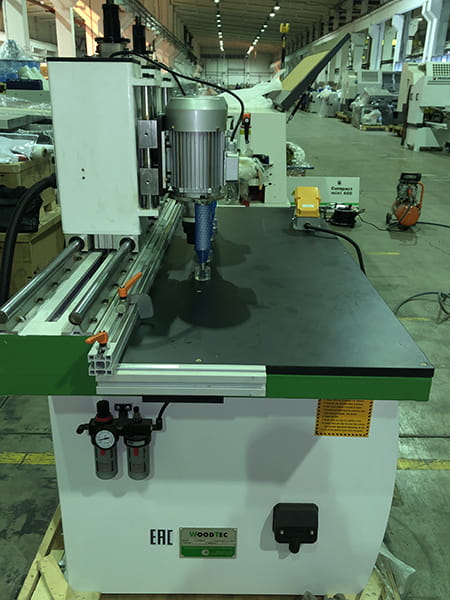

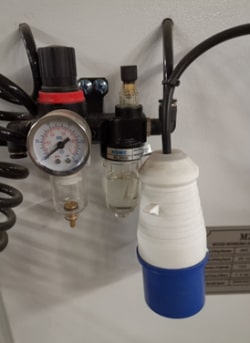

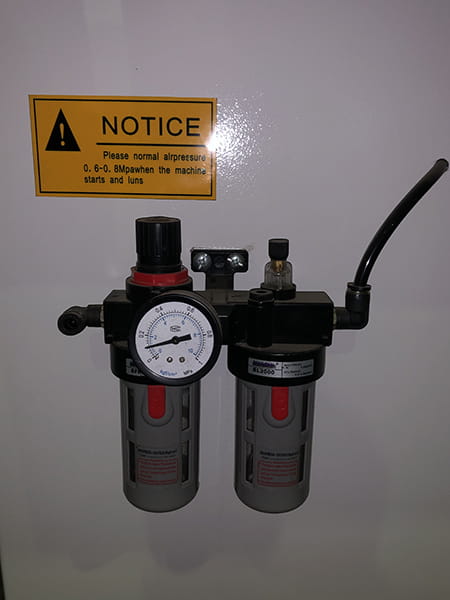

ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. |
|

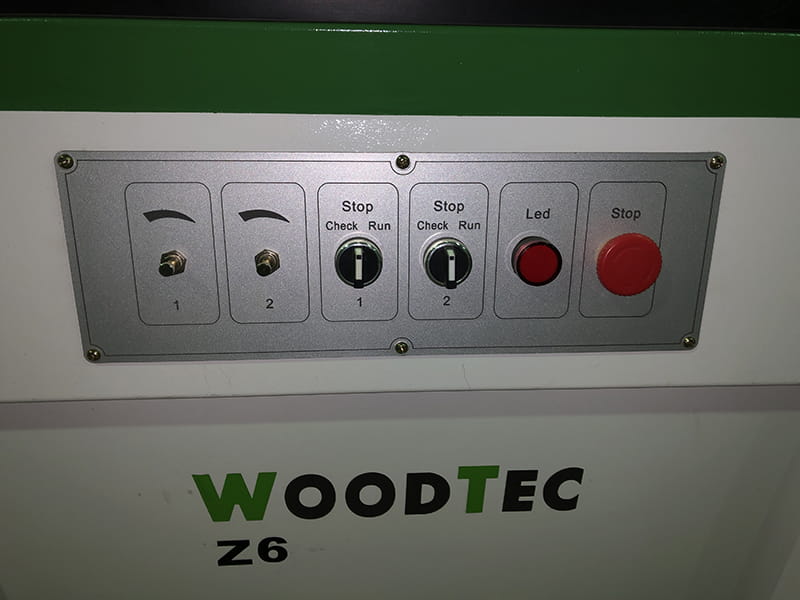

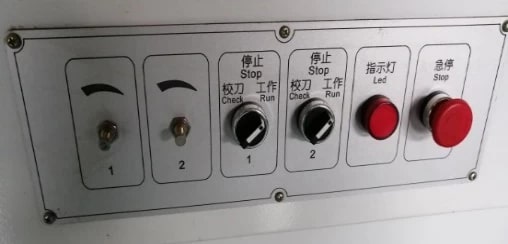

ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. |
|

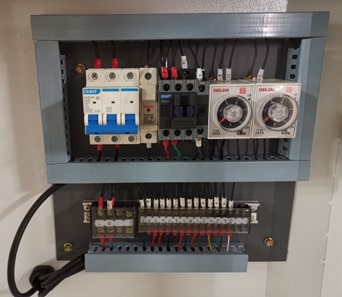

ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. |
|

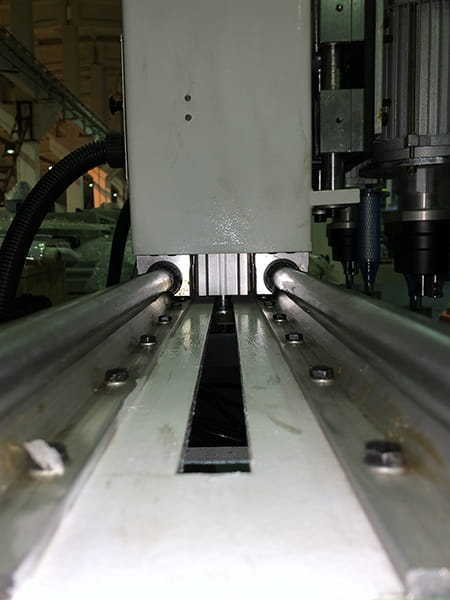

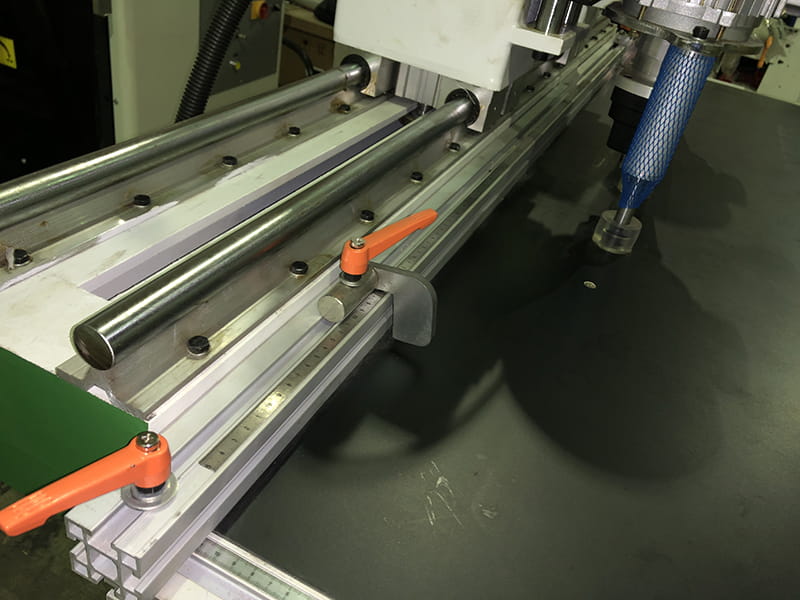

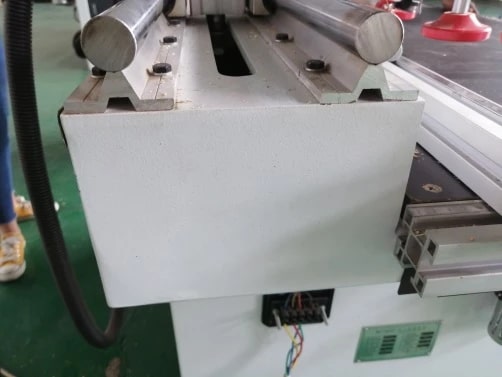

ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. |
|

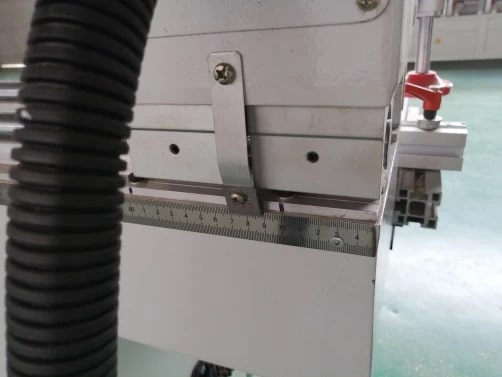

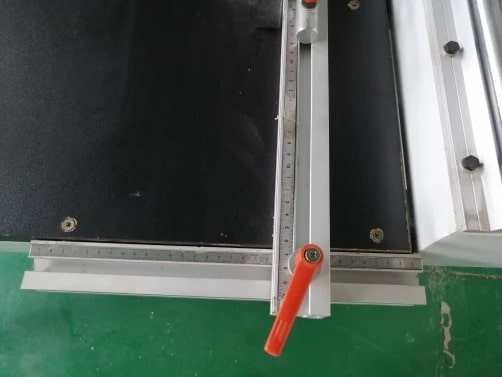

ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Количество сверлильных групп, шт. | 2 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность электродвигателя, кВт | 2 x 1,5 |
| Давление воздуха, МПа | 0,6 - 0,8 |
| Габаритные размеры: | |
| Длина, мм | 1700 |
| Ширина, мм | 850 |
| Высота, мм | 1690 |
| Вес, кг | 260 |
